Oprava sluchátek k telefonu Evolveo Strongphone X3

Tento text je jen má poznámka k opravě sluchátek, pro případ, že bych informace potřeboval znovu. Nelíbí se mi, že se sluchátka připojují přes USB konektor, výrobce se zjevně pokusil ušetřit za 3.5mm univerzální jack. Ty důvody jsou asi dva, jednak kvůli nabíjení a druhak možná kvůli snazšímu utěsnění proti pronikání vlhkosti do telefonu.

Jedno ze sluchátek mělo utržený přívod a při té příležitosti jsem doplnil i bužírky zmírňující ohyb kabelů u sluchátek a plastového krytu s mikrofonem. To na fotkách není.

Utržený zelený vodič je skrytý za modrým.

Není zřejmé, které sluchátko je levé a které pravé. Nejsou označená. Ono to je víceméně jedno, protože hovor je dost často monofonní a málokdo na nečem takovém bude poslouchat něco jiného.

Zkratováním mikrofonu se signalizuje přijetí hovoru.

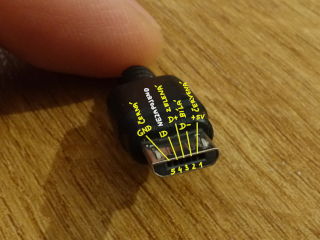

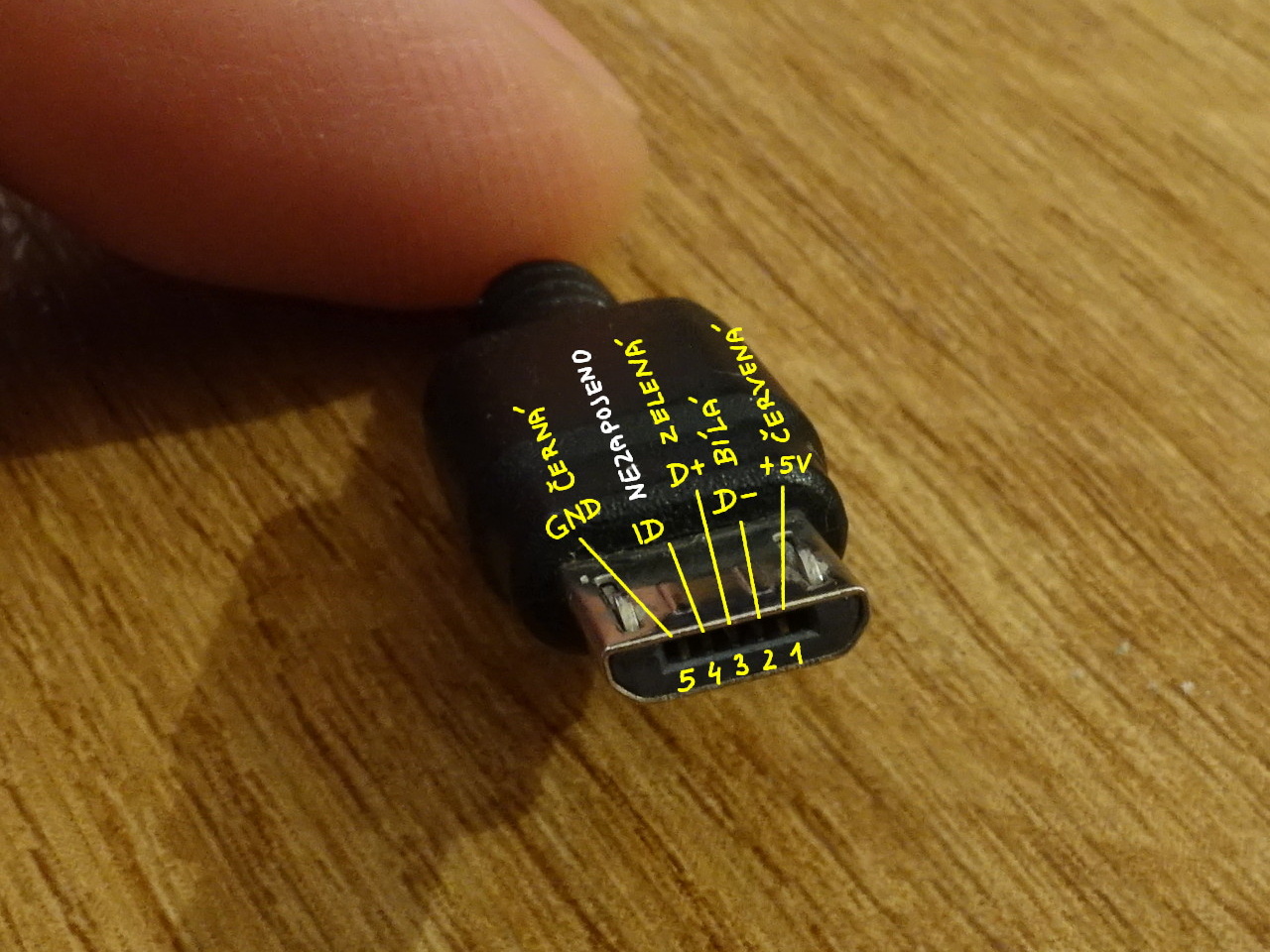

A nakonec zapojení konektoru, jak jsem to propípal. Doufám správně. Druhý obrázek ukazuje zapojení datového kabelu a zároveň ukazuje, proč není možné běžně dostupnými kabely nahradit sluchátkový kabel. V případě, že by bylo potřeba nahradit opotřebovaný micro USB konektor, je nutné sehnat 5 vývodový konektor samostatně.

V tuto chvíli nutno poznamenat, že sluchátka po doplnění bužírek a lepším zajištění proti vytržení slouží přes dva roky. S telefonem nejsou potíže, funguje spolehlivě a netřeba s ním zacházet opatrně, ale taky se absolutně nehodí k čemukoli jinému než telefonování a občas ke svícení (má relativně hodně svítivou bílou LED). Výdrž běžně cca týden a víc na jedno nabití. Jak kdosi v jiné diskuzi poznamenal, se selfie tyčkou se dá použít i jako pouliční lampa.

výměna reproduktorů

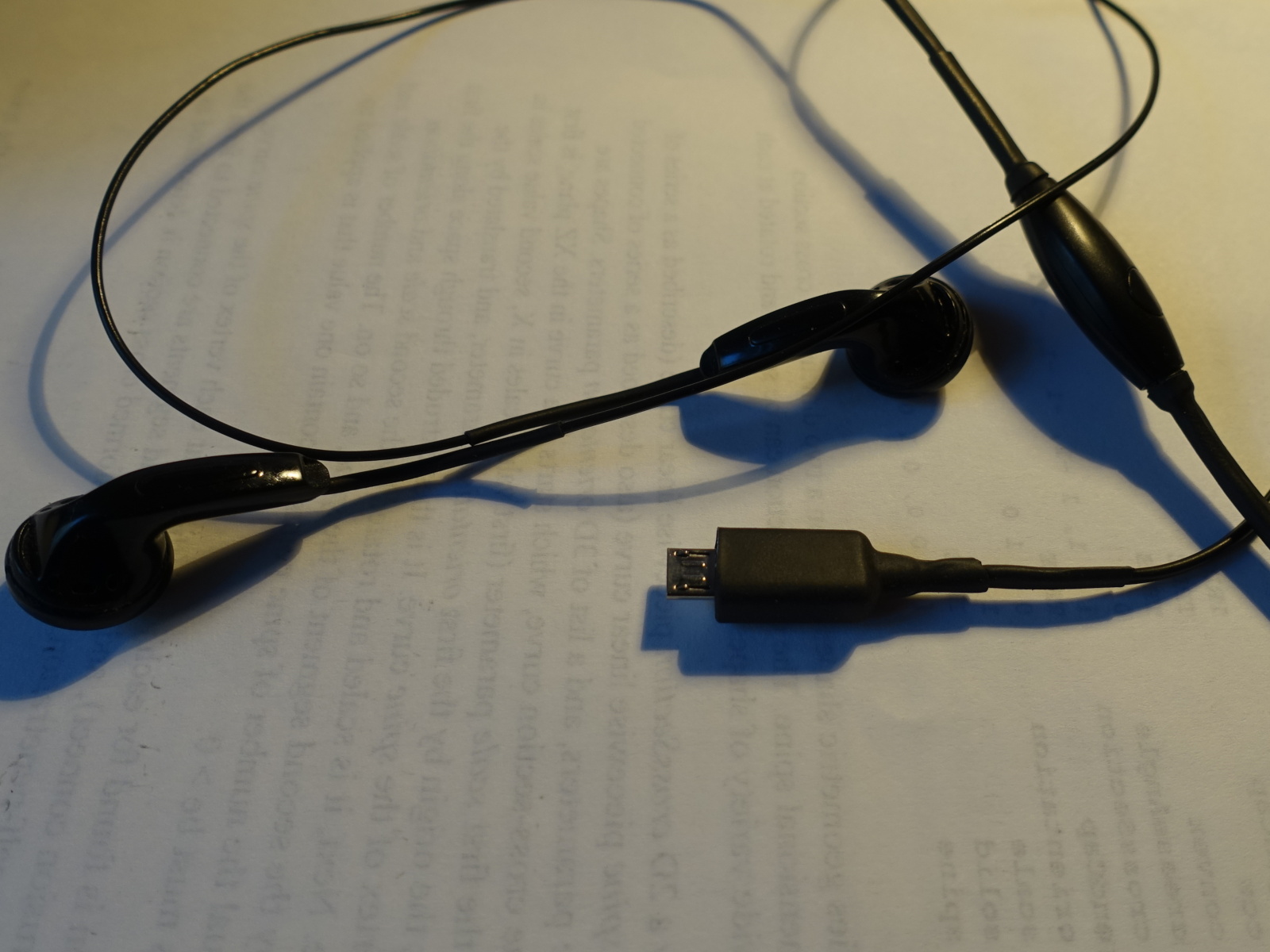

Po několika letech používání jsem byl nucen sluchátka znovu opravit, protože postupně odešly oba reproduktory. Nahradil jsem je jinými z velmi podobných sluchátek (mimochodem Nokia), jen s tím rozdílem, že náhradní reproduktory měly impedanci 32Ω. Nezdá se, že by to dělalo jakékoli potíže. Při té příležitosti jsem kompletně vyměnil i přívodní kablíky k reproduktorům za podobně tenké.

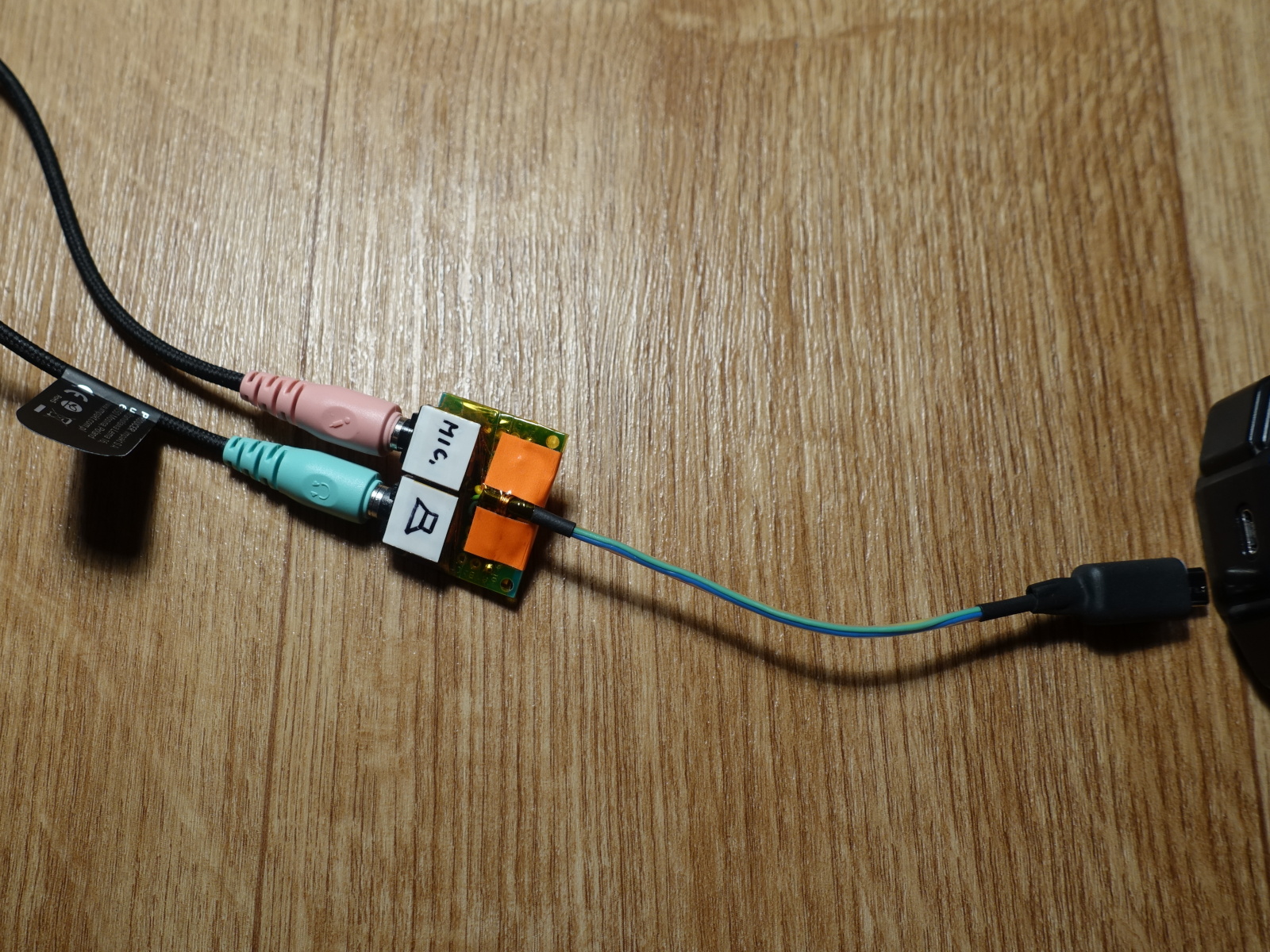

redukce na levná hlavová sluchátka

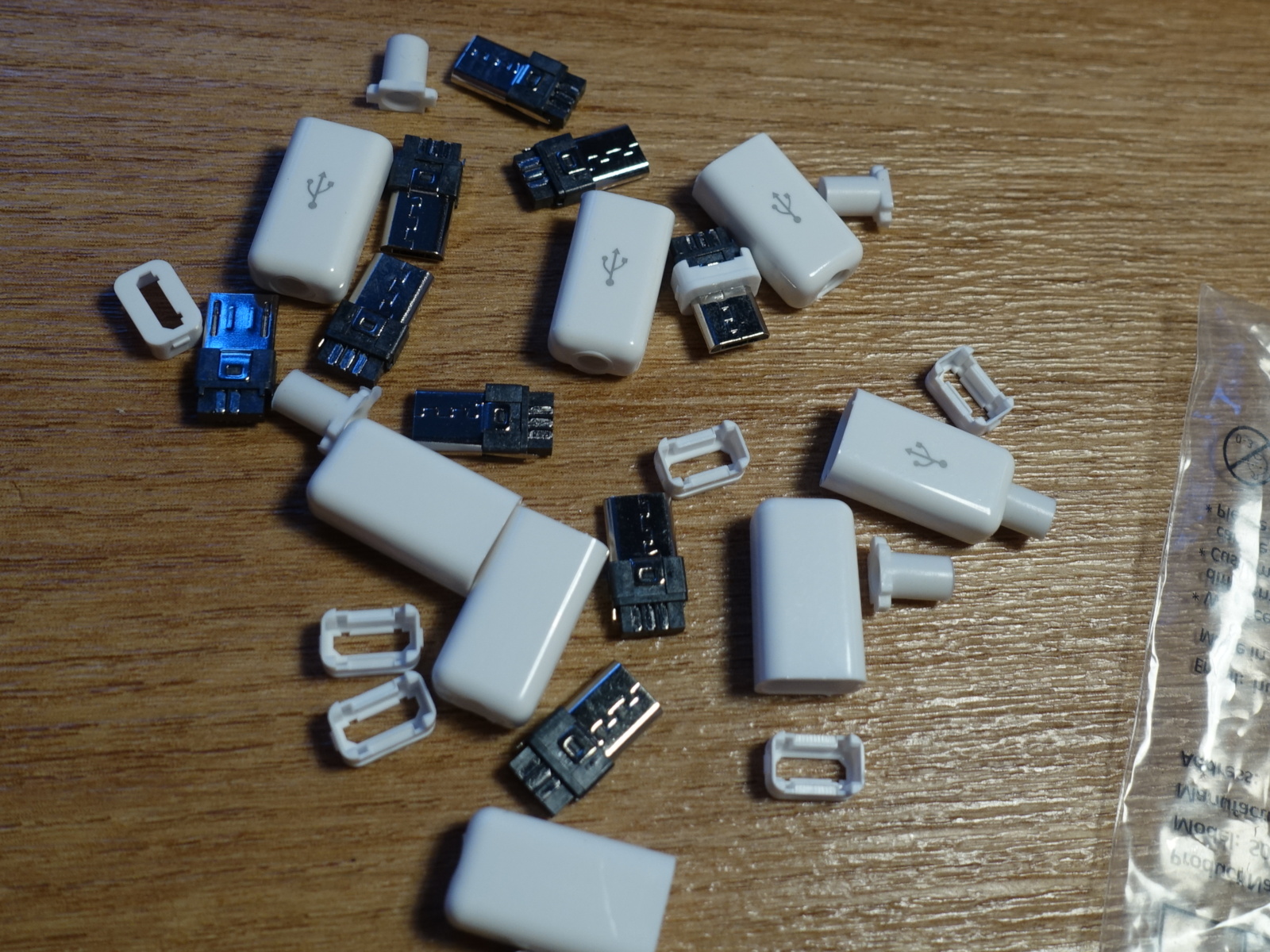

Začal mi zlobit USB konektor. Objednal jsem hrst micro USB konektorů odněkud z Číny, protože datové USB kabely nemají zapojený vývod 4. Je potřeba konektor se všemi pěti vývody / kontakty.

Protože se pecky s impedancí 32Ω osvědčily, koupil jsem levná hlavová sluchátka se stejnou impedancí. Není problém taková sehnat, vyskytují se často, ale je problém taková v nabídce prodejců poznat, protože impedanci zvláště u levných sluchátek prodejci neuvádějí. A nic drahého potřeba není. Na telefonování stačí v podstatě cokoli, co drží na uších. Hudbu na tom nikdo přehrávat stejně nebude. Zvolil jsem něco, co se jmenuje Natec Bear 2. Sluchátka provedením zoufalá, ošizená na kost, ale na mluvení skutečně stačí.

výměna USB konektoru

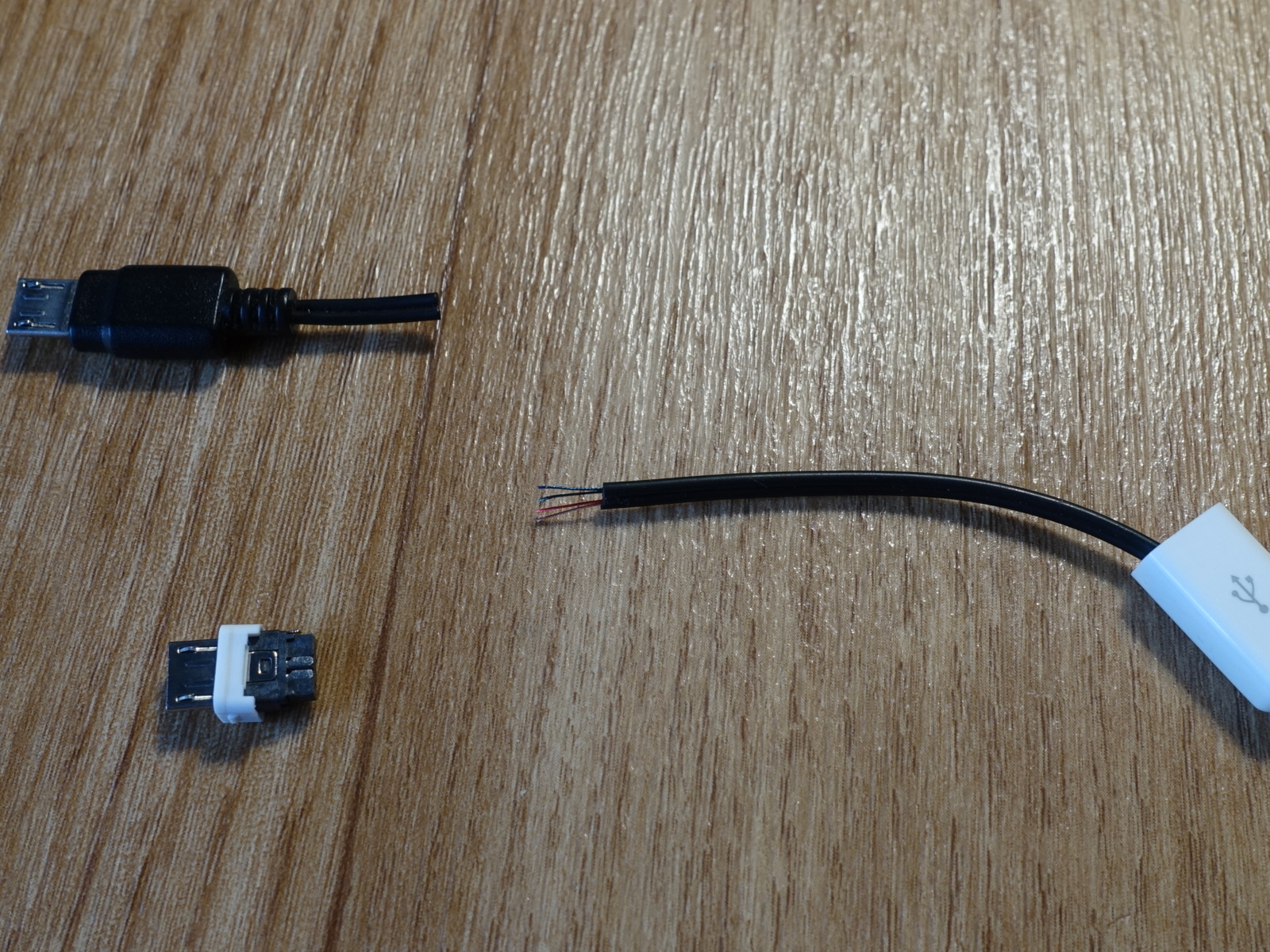

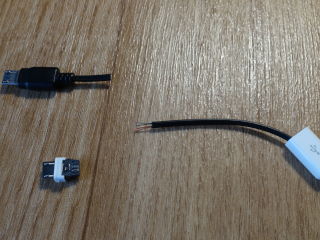

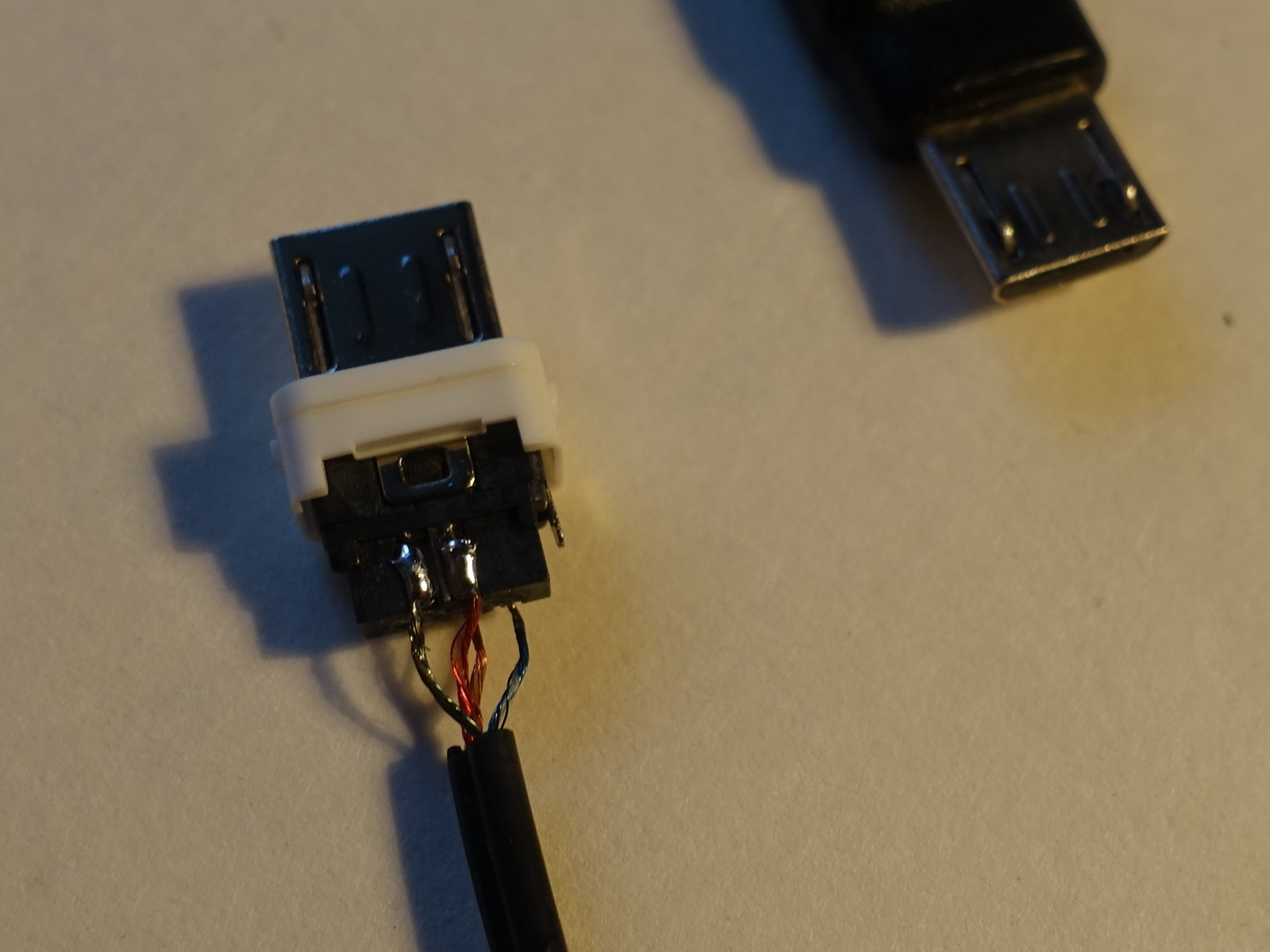

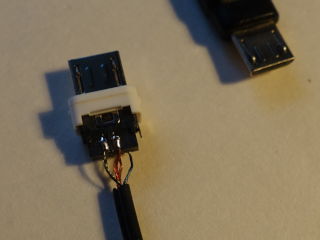

Konektor na originálních sluchátkách se postupně opotřeboval k nepoužitelnosti do té míry, že se občas odpojil během hovoru a čištění nepomáhalo. Možná tomu v minulosti napomohlo několikeré zmoknutí. Rozhodl jsem se ho vyměnit taky.

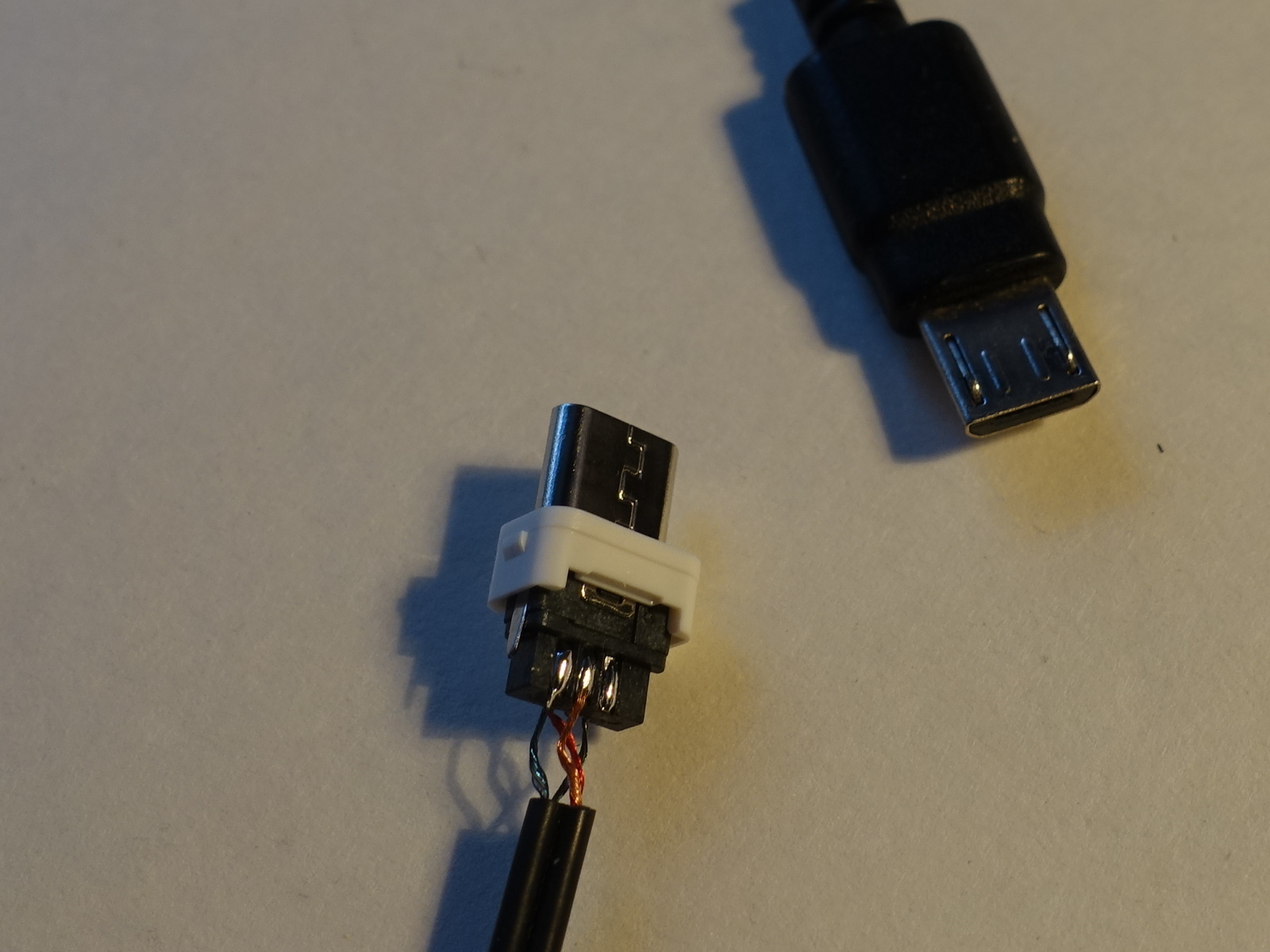

Zapojoval jsem podle výše uvedených poznámek, barvy sedí.

Podařilo se, funguje to. Konektor jsem zajistil ve smršťovací bužírce celý, protože původní průchodka nestačila a nezabránila by vytržení kabelu.

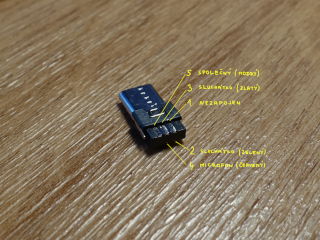

A nakonec ještě rozmístění vývodů na micro USB konektoru.

Proč se na to nevykašlu a nekoupím si telefon nový?

Protože smartphone nechci a protože nový hloupý telefon v podstatě nic nepřináší dokud tento funguje. A protože potřebuji telefonovat někdy i celé hodiny a mít přitom volné ruce. Protože telefon přepnutý na hlasitý poslech položený na stole snímá všechny vibrace ze stolu (psaní na klávesnici). Zároveň nemám zájem opečovávat další Tamagotchi s vlastní baterií a Bluetooth vysílačkou. Problémy s rušením signálu, párováním zařízení jsem si taky užil, s drátovými sluchátky se "překvapivě" nevyskytují.

A náhradní sluchátka, pokud vím, se už taky koupit nedají. Když to možné bylo, jedny navíc jsem si pořídil, nosím je sebou, ale u pracovního stolu chci mít stabilní nepřenášená.
